Het Olucia Quick Connect aansluitsysteem is ontworpen om verlichting eenvoudig en efficiënt aan te sluiten. Of je nu inbouwspots, buitenlampen of andere verlichting wil installeren, met dit systeem wordt het proces een stuk eenvoudiger. Het belangrijkste voordeel van het Quick Connect systeem is dat het plug-and-play is; de onderdelen draai je eenvoudig aan elkaar.
Om een lamp eenvoudig aan te sluiten op het stroom heb je 3 onderdelen nodig: - Stekker of stroomkabel - Splitter - Lampfitting of kabel (met aansluitdoos).
Stap 1. Stekker of kabel
Voor het startpunt van het systeem kan je kiezen voor een stekker of kabel (met aansluitdoos). Hierbij steek je de stekker in het stopcontact of verbind je de kabel met de aansluitdoos. Voor buitenverlichting is het ook mogelijk om te starten met een waterdichte stekkerdoos die je verbindt aan de stroomaansluiting.
- EU stekker met 2,5 meter kabel met male connector (q10251) Voor directe aansluiting op het stopcontact.
- 20 centimeter kabel met male connector (q10253) Deze kabel sluit je aan op de aansluitdoos in de meterkast.
- IP68 aansluitdoos met 15 centimeter kabel en male connector (q10254) Waterdichte bescherming voor het aansluiten van buitenverlichting.

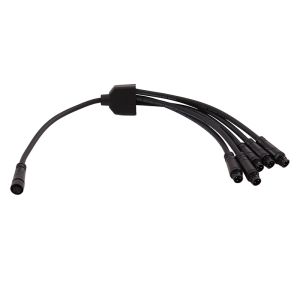

Met de Olucia Quick Connect splitters kan je meerdere lampen aansluiten op één stroompunt. De splitters zijn verkrijgbaar in volgende varianten: 2-weg splitter (q10257), 3-weg splitter (q10258), 5-weg splitter (q10259) en 8-weg splitter (q10260).
Wil je een ander aantal lampen dan het aantal hierboven? Dan kun je de splitters eenvoudig combineren. Wil je bijvoorbeeld 6 lampen aansluiten? Neem dan een 5-weg splitter en een 2-weg splitter. Dan kan je een van de 5 uitgangen namelijk weer splitsen naar 2 uitgangen.
Stap 3. Aansluiting naar de lamp
De splitter koppel je met een aansluiting op de lamp. Dit kan je doen met een fitting voor een lichtbron of met een aansluitdoos of kabel naar het armatuur of een LED module.

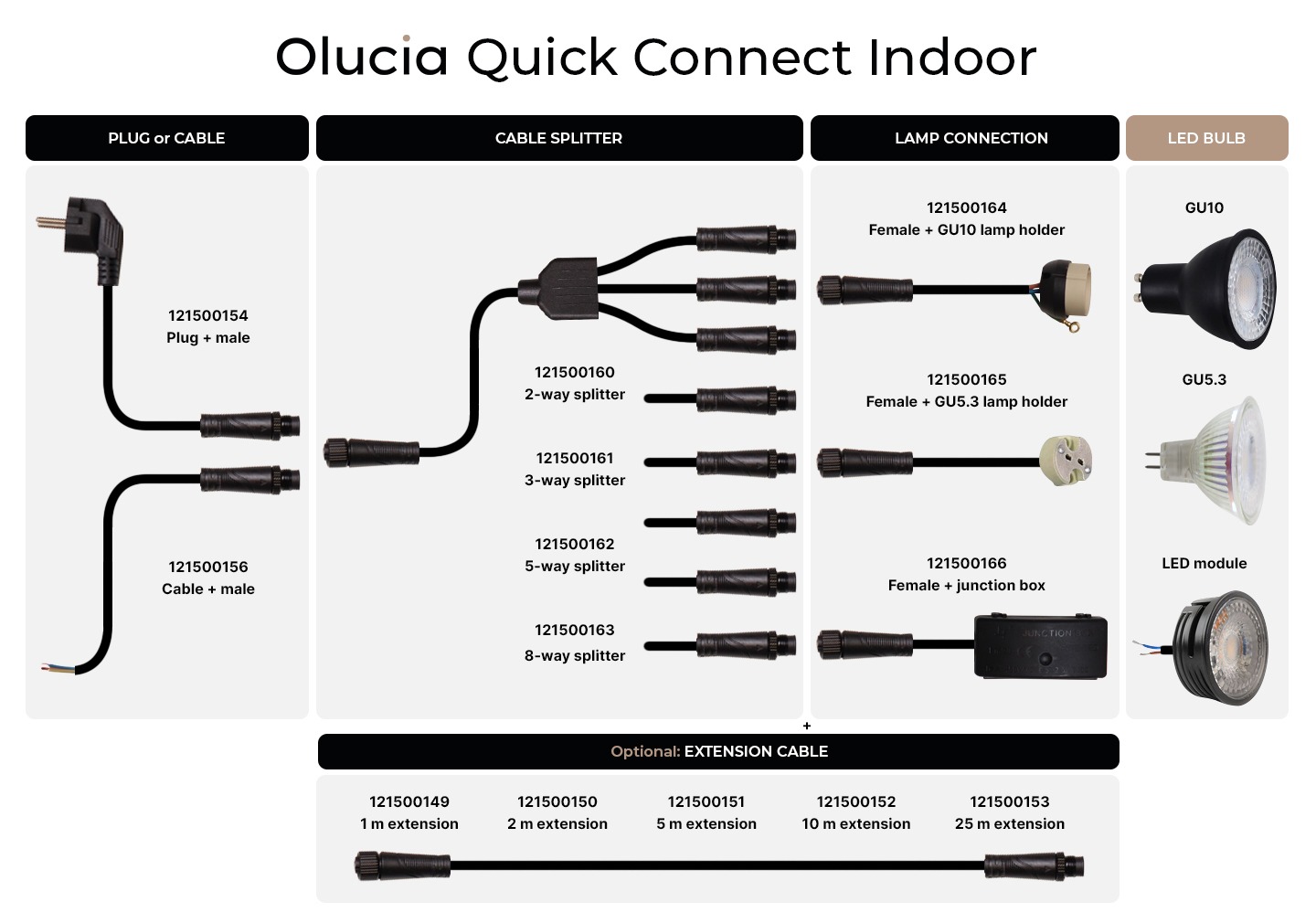

Binnenverlichting:
- Female connector met 15 centimeter kabel en GU10 fitting (q10261) Geschikt voor GU10 LED spots.
- Female connector met 15 centimeter kabel en GU5.3 fitting (q10262) Geschikt voor GU5.3 LED spots.
- Female connector met IP20 aansluitdoos (q10263) Geschikt voor LED modules.

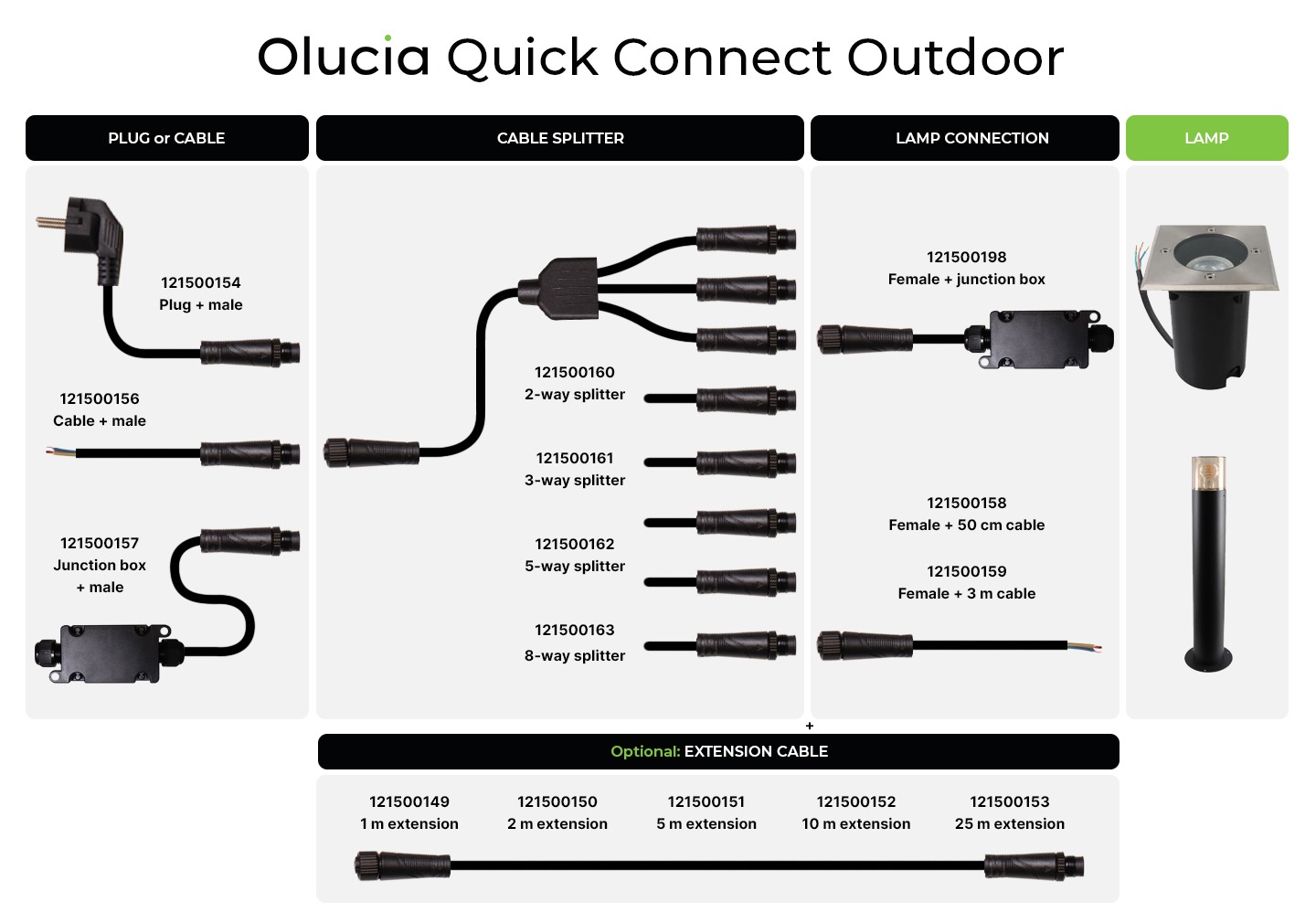

Buitenverlichting:
- Female connector met waterdichte IP68 aansluitdoos (q10806) Geschikt voor buitenlampen.
- Female connector met 50 centimeter kabel (q10255) Geschikt voor lampen met een kroonsteen in het armatuur.
- Female connector met 3 meter kabel (q10256) Geschikt voor lampen met een kroonsteen in het armatuur.
Wil je de lengte van het Olucia Quick Connect systeem verlengen? Met een verlengkabel verbind en verleng je eenvoudig verlichting met voeding of andere kabels. De verlengkabels zijn verkrijgbaar in de formaten 1 meter kabel (q10246), 2 meter kabel (q10247), 5 meter kabel (q10248), 10 meter kabel (q10249) en 25 meter kabel (q10250).
Hoe sluit je het Olucia Quick Connect systeem aan?
In het onderstaande voorbeeld zie je hoe je 5 lampen aan kan sluiten met het Olucia Quick Connect aansluitsysteem. Hieronder maken we onderscheid tussen binnenverlichting aansluiten en buitenverlichting aansluiten.

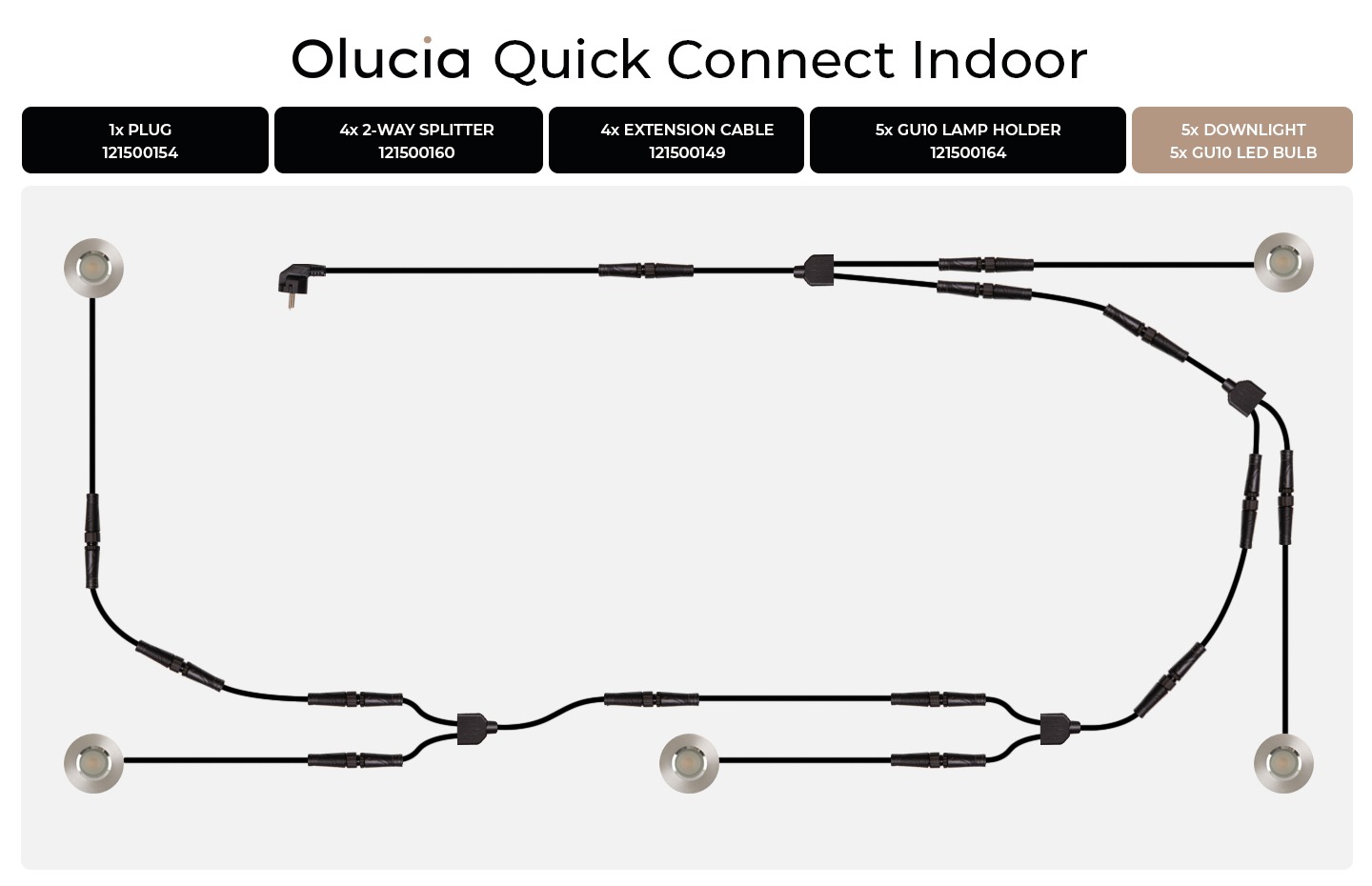

Binnenverlichting voorbeeld voor het aansluiten van 5 inbouwspots:
Als eerste sluit je de stekker op een 2-weg splitter. Aan het eerste uiteinde van de 2-weg splitter koppel je een GU10 fitting. In deze fitting steek je een GU10 LED lamp en deze draai je vervolgens in jouw inbouwspot. Aan het tweede uitende van de 2-weg splitter koppel je een verlengkabel. Aan de verlengkabel koppel je weer een 2-splitter. De volgende 3 lampen koppel je op de zelfde manier als de eerste lamp. De laatste lamp koppel je zonder 2-splitter. Hier koppel je de GU10 fitting aan de verlengkabel.

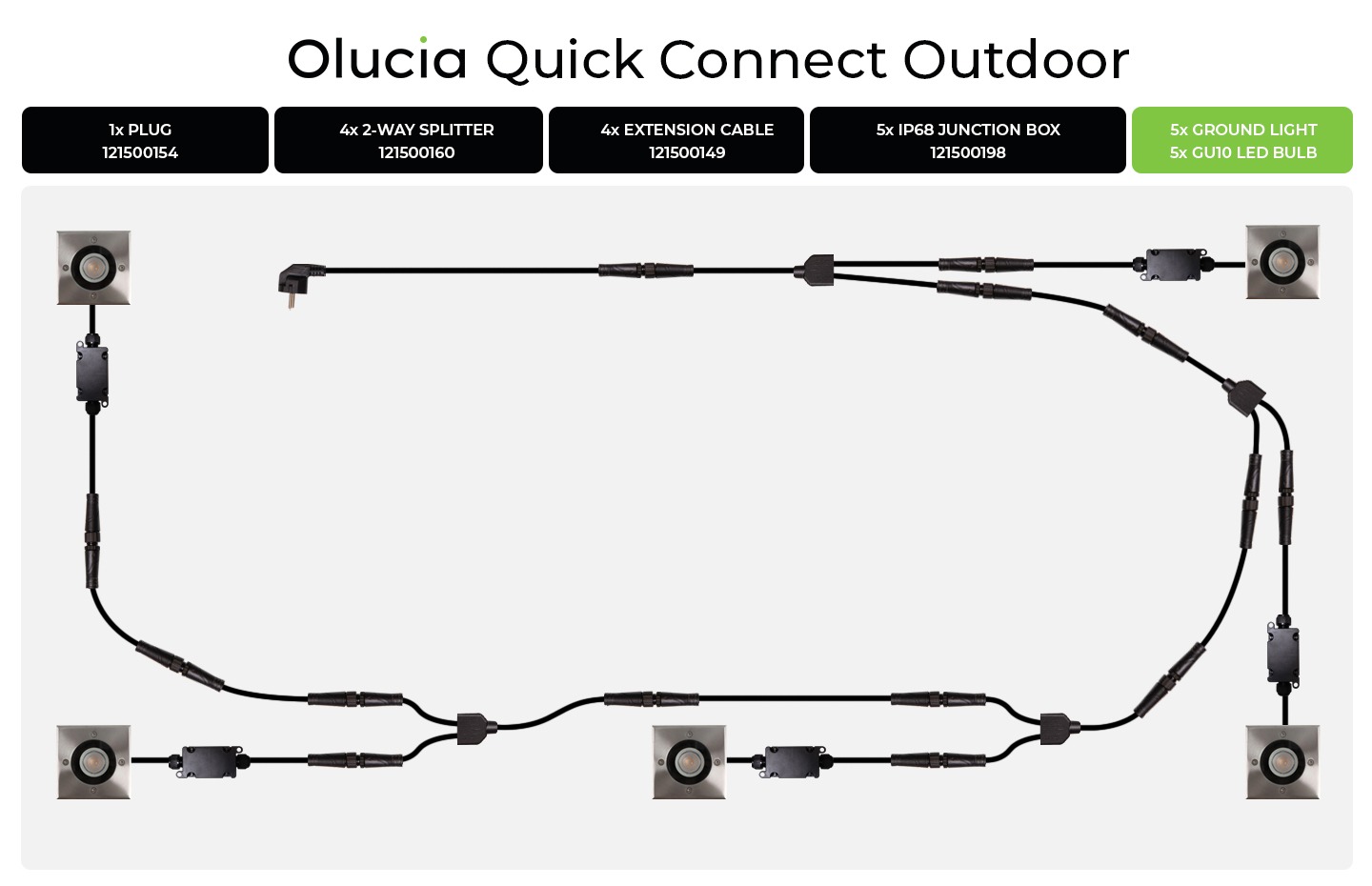

Buitenverlichting voorbeeld voor het aansluiten van 5 grondspots:
Als eerste sluit je de stekker op een 2-weg splitter. Aan het eerste uiteinde van de 2-weg splitter koppel je een aansluitdoos. In deze aansluitdoos steek je de kabel van de grondspot. Je verbindt deze met elkaar door ze vast te zetten in het kroonsteentje in de aansluitdoos. In de grondspot steek je een GU10 LED lamp voor de verlichting. Aan het tweede uitende van de 2-weg splitter koppel je een verlengkabel. Aan de verlengkabel koppel je weer een 2-splitter. De volgende 3 grondspots koppel je op de zelfde manier als de eerste grondspot. De laatste grondspot koppel je zonder 2-splitter. Hier koppel je de aansluitdoos aan de verlengkabel.
Doordat de lampen met verlengkabels gekoppeld kunnen worden kan je de lampen door de hele tuin of een grote kamer geplaatst worden.
×
×
Lampen plaatsen in kleine ruimtes

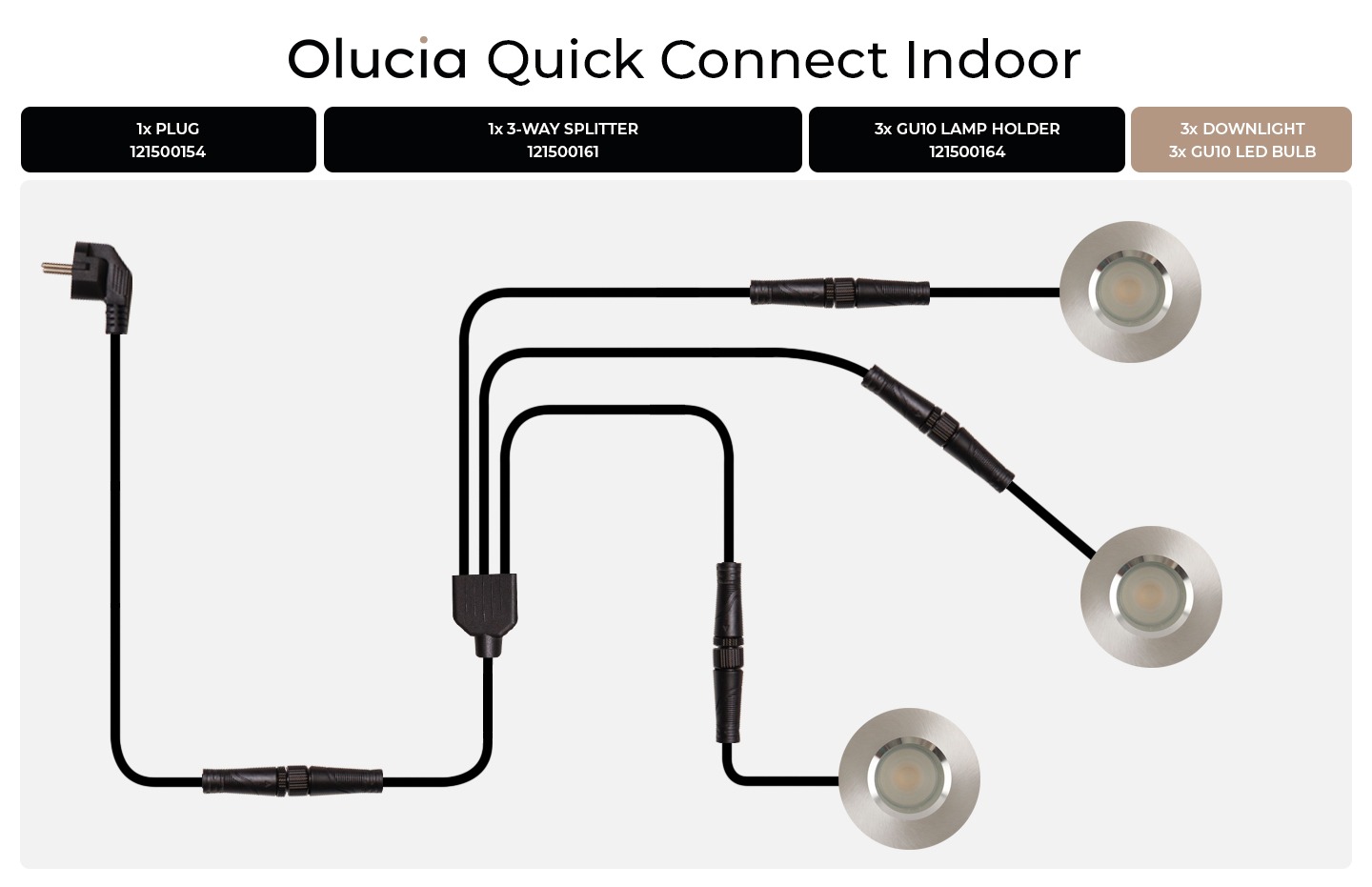

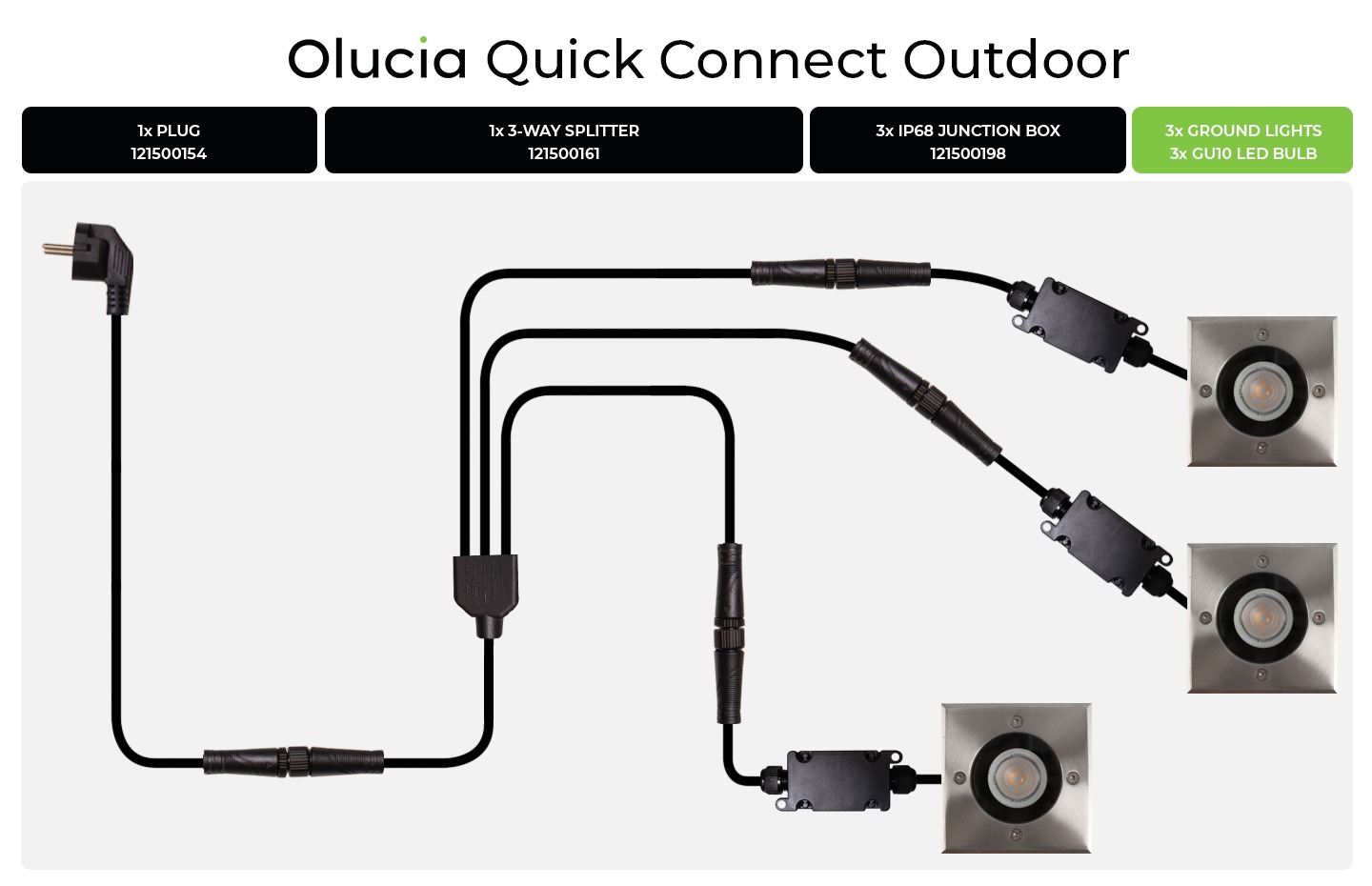

Plaats je de lampen dicht bij elkaar? Dan is het ook mogelijk om alle lampen te verbinden met 1 splitter. In de onderstaande voorbeelden worden de lampen gekoppeld via een 3-weg splitter.
